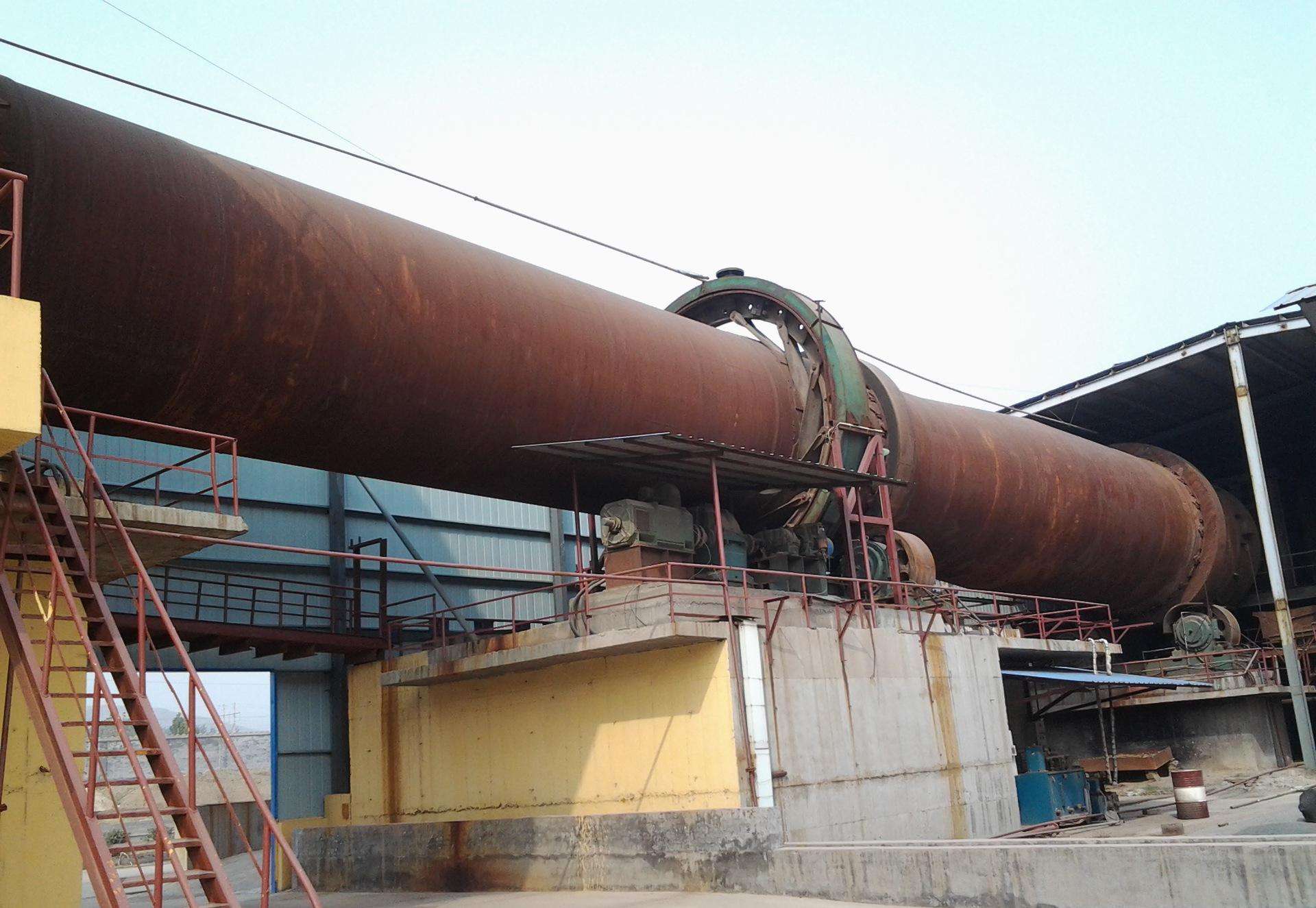

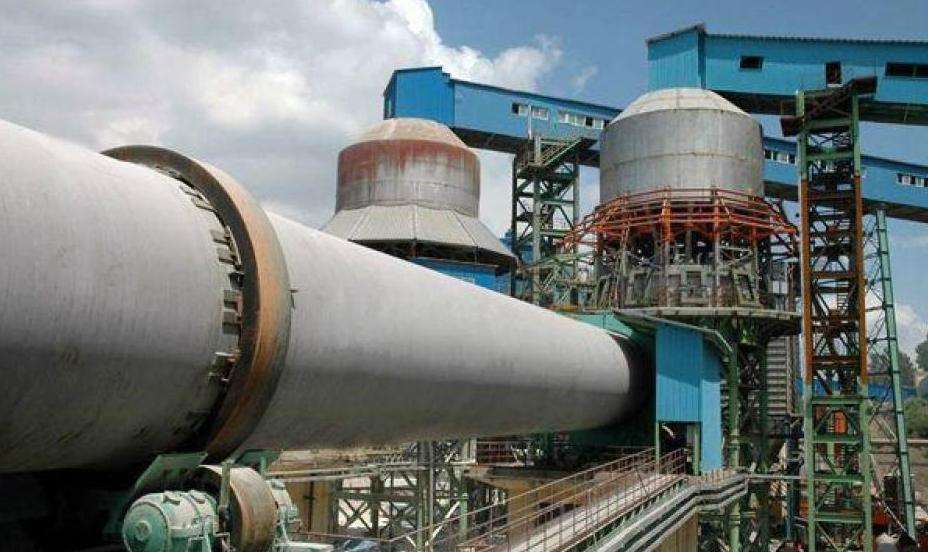

Horno rotatorio se refiere al horno de calcinación rotativa (comúnmente conocido como horno rotatorio), que pertenece a los equipos de materiales de construcción. El horno rotatorio se puede dividir en horno de cemento, horno químico metalúrgico y horno de cal según diferentes materiales de procesamiento. El horno de cemento se utiliza principalmente para la calcinación del clinker de cemento, y se divide en dos tipos: horno de cemento y horno húmedo. El horno químico metalúrgico se utiliza principalmente para la tostación por magnetización del mineral de hierro en la industria del hierro y el acero en la industria metalúrgica, el tostado oxidante de cromo e ilmenita, el tostado de bauxita de alta alúmina en la planta refractaria y el tintineo de aluminio, hidróxido de aluminio, el carbón de mineral de cromo en la planta química. Y minerales como el mineral de cromo. El horno de cal (es decir, el horno de cal activo) se utiliza para asar la cal activa y la dolomita quemada por la luz utilizada en las plantas de acero, las plantas de ferroaleaciones.
Estructura principal del horno rotativo ecológico.
1. Carcasa del horno, que es el cuerpo principal del horno rotatorio (horno rotatorio). La placa de acero de la cubierta del horno tiene un grosor de aproximadamente 40 mm. Cerca del anillo del neumático, debido a que la capacidad de carga es relativamente grande, la placa de acero de la cubierta del horno es más gruesa aquí. El interior de la carcasa del horno está cubierto con una capa de ladrillos refractarios de unos 200 mm. Cuando la carcasa del horno está en funcionamiento, debido a la relación entre la alta temperatura y la capacidad de carga, la carcasa del horno tendrá una deformación elíptica, que ejercerá presión sobre el ladrillo del horno y afectará la vida útil del ladrillo del horno. Al final del horno, aproximadamente un metro de largo se estrecha, de modo que el material de la cámara de alimentación del precalentador pueda entrar al horno con mayor suavidad.
2. El anillo del neumático, el rodillo de soporte, el cojinete, el anillo del neumático y el rodillo de soporte se utilizan para soportar el peso del horno. El anillo del neumático está envuelto en la carcasa del horno y no está fijo entre la carcasa del horno. La carcasa del horno y el anillo del neumático están separados por una placa de hierro para mantener un cierto espacio entre el anillo del neumático y la carcasa del horno. Demasiado pequeño Si el espacio es demasiado pequeño, la expansión de la carcasa del horno está limitada por el anillo del neumático y el ladrillo del horno se daña fácilmente. Si el espacio es demasiado grande, el movimiento relativo entre la carcasa del horno y el anillo del neumático, la fricción es más perjudicial y la deformación elíptica de la carcasa del horno es más grave. Generalmente es necesario agregar lubricante entre los dos. Nuestra puerta puede estimar el grado de deformación elíptica de la carcasa del horno por el movimiento relativo entre la carcasa del horno y el anillo del neumático.
Hay una diferencia en la conductividad térmica entre la carcasa del horno y el anillo del neumático. Es necesario usar un molino de viento externo para ayudar a la carcasa del horno a disipar el calor y equilibrar la diferencia de temperatura entre las dos. De lo contrario, la expansión de la carcasa del horno estará limitada por el anillo del neumático. Cuando se abre el horno, la velocidad de calentamiento de la carcasa del horno es mayor que la del anillo del neumático, y el horno debe controlar la velocidad de calentamiento del horno rotatorio (horno rotatorio) a 50 ° C / h, lo que es beneficioso para proteger el ladrillo del horno. Por lo general, el rodillo es 50-100 mm más grande que la rueda. El rodamiento está hecho de babbitt. Si el rodamiento pierde lubricación, el rodamiento se quemará debido a la temperatura excesiva. Hay agua de refrigeración en el rodamiento para la circulación de refrigeración. Para reducir la radiación de calor de la carcasa del horno al anillo del neumático, la temperatura del rodillo es demasiado alta, y se agrega una placa de aislamiento térmico entre los dos para reducir la radiación de calor. El horno rotatorio (horno rotatorio) generalmente tiene de 2 a 3 juegos de rodillos.
3. Detener la rueda de desplazamiento
El rodillo de empuje es el interruptor de límite que limita el horno (horno rotatorio) cuando se come o come. Debido a que el rodillo de soporte es más ancho que el neumático del horno, para que el rodillo y la correa se muevan hacia arriba y hacia abajo, el desgaste es uniforme. Se proporciona un rodillo de empuje en la superficie del extremo del anillo del neumático.
El rodillo de empuje solo actúa como una barrera, y el rodillo en sí no tiene potencia. El hecho de comer y comer del cuerpo del horno depende de la desviación del rodillo. La rueda de soporte y la línea central del horno tienen un cierto ángulo, de modo que la rueda de soporte le da al cuerpo del horno una fuerza hacia arriba y mueve la carcasa del horno hacia arriba. A veces, el polvo de la materia prima se rocía o el rodillo se limpia, y el coeficiente de fricción aumenta para mover el horno hacia arriba. Cuando se come el cuerpo del horno, siempre que el polvo de grafito se esparce entre la rueda de soporte y la correa de la rueda, se puede reducir la fricción entre los dos. Cuando el horno rotativo (horno rotatorio) come y toca el interruptor Y1, el sistema hidráulico comienza a actuar, el sistema hidráulico come durante 1 minuto, se detiene durante 4 minutos y luego repite la acción de parar durante 1 minuto durante 4 minutos hasta que el anillo del neumático del horno toca. Ir a la posición Y5. En este punto, el cuerpo del horno comenzó a comer, el sistema hidráulico se liberó durante 2 minutos, se detuvo durante 4 minutos y luego repitió las acciones. Hasta que el horno toca la posición Y1 y vuelve a comer. Repita el proceso anterior continuamente. Cuando el sistema hidráulico se detiene, la presión interna no cambia.
El sistema hidráulico también tiene tres interruptores de límite. Al comer, si el interruptor Y1 está defectuoso, el cuerpo del horno tocará el segundo interruptor de Y, el sistema emitirá una alarma (el cuerpo del horno ha excedido el rango de alimentación de 30 mm), y si toca el tercer interruptor, el sistema Salto (en este momento, es 50 mm más allá del rango de alimentación). Cuando se come el horno rotatorio (horno rotatorio), si el primer interruptor está defectuoso, el horno rotatorio (horno rotatorio) emitirá una alarma cuando toca el segundo interruptor, pero no saltará porque hay un rodillo de empuje. Limite el límite de consumo de la carcasa del horno.
