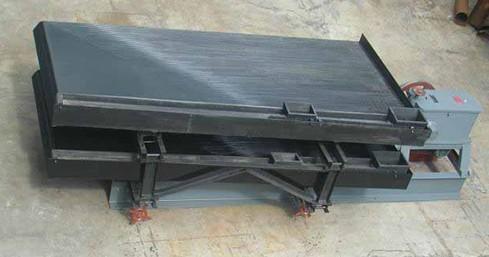

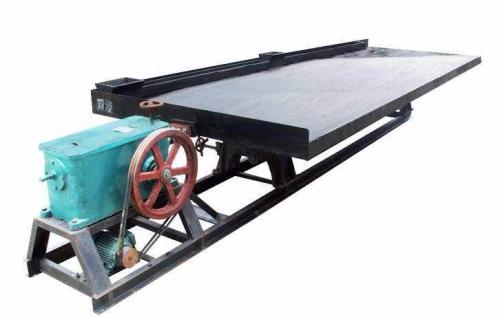

El agitador es un equipo común para clasificar el mineral fino. Generalmente consta de tres partes: la superficie de la cama, el marco y el mecanismo de transmisión. Además de esto, hay bastidores de lavado, tanques de alimentación, bases de máquinas, etc. El marco soporta o eleva toda la superficie de la cama, y el bastidor está equipado con un dispositivo de ajuste de pendiente.
El agitador de mineral puede hacer que las partículas de mineral se muevan en diferentes direcciones según su densidad y tamaño de grano, y en forma de abanico desde el canal de alimentación a lo largo de la línea diagonal, que se descarga secuencialmente a lo largo del borde de la superficie del lecho. La línea de descarga es larga y se puede usar con precisión. Produce una variedad de productos de diferente calidad, como concentrados, concentrados secundarios, concentrados medios y relaves. El agitador de beneficios se utiliza como equipo de reelección y se ha utilizado ampliamente para la clasificación de minerales como el oro y la arena, principalmente para la selección de oro o la preparación de carbón.
Las partículas de mineral se someten a tres fuerzas perpendiculares mutuas en la superficie del agitador:
(1) la gravedad de las partículas de mineral en el medio;
(2) acción hidrodinámica del flujo lateral y del flujo de lodos;
(3) La potencia de movimiento diferencial de la superficie de la cama.
Bajo la fuerza de estas fuerzas, el grupo que lleva el mineral ubicado en la zanja de la cama realiza dos movimientos básicos de clasificación: estratificación suelta y transporte. El tipo de cama, la fricción de la superficie de la cama y la inclinación de la cama tienen una influencia importante en el proceso de clasificación.
Primero, la capa suelta del grano sobre la cama.
El flujo transversal de agua fluye a través del lecho, causando un vórtice entre los lechos, y el mineral superior dentro de la ranura se afloja por el flujo pulsante. Las partículas finas están en suspensión, y las partículas ligeramente gruesas se mueven continuamente, transfiriendo partículas minerales pesadas a la capa inferior. La capa inferior del mineral se ve menos afectada por la dinámica del fluido. Durante el movimiento de agitación longitudinal de la superficie del lecho, las partículas interlaminares muestran una diferencia en la velocidad de corte, y las partículas se comprimen y se invierten mutuamente, lo que aumenta el espacio entre las partículas y afloja el lecho. Las partículas minerales pesadas tienen una gran presión local, y las partículas minerales ligeras se descargan en la capa inferior. En este proceso de transferencia, la resistencia mecánica de las partículas subyacentes se encuentra nuevamente, y aquellas partículas que tienen un tamaño de partícula más pequeño pasan a través de las partículas gruesas a la porción inferior de la misma capa de densidad para realizar la capa de separación.
El resultado de la estratificación es que los minerales pesados de grano fino están en la capa inferior, la parte superior son minerales pesados de grano grueso y algunos de los minerales ligeros de grano fino se mezclan, y luego los minerales ligeros de grano grueso. Las partículas finas de mineral se suspenden en la capa superior y se lavan con el flujo lateral.
Segundo, el movimiento del grupo mineral sobre la superficie de la cama.
Cuando los gránulos están sueltos en capas en la zanja, también están sujetos a la acción de enjuague del flujo de agua lateral y la acción de empuje de la sacudida diferencial vertical de la superficie del lecho. Las partículas finas suspendidas en el flujo de agua tienen la mayor velocidad lateral, y a medida que las partículas se mueven hacia el extremo del concentrado, la altura del lecho disminuye y las partículas de mineral en capas ubicadas en la ranura del lecho se despegan sucesivamente. Los minerales ligeros de grano grueso tienen una gran velocidad lateral, seguidos por los minerales ligeros de grano fino y los minerales pesados de grano grueso, mientras que los minerales pesados de grano fino se pueden mantener hasta la distancia longitudinal más larga para alcanzar el extremo del concentrado.
El movimiento longitudinal de las partículas es causado por la diferencia en la aceleración cuando la superficie del lecho cambia de dirección. A partir del extremo de la transmisión, la velocidad de avance de la superficie del lecho aumenta gradualmente, y la velocidad de movimiento de las partículas con la superficie del lecho también se incrementa bajo la fuerza de fricción. Después del punto medio del movimiento, la velocidad de movimiento de la superficie de la cama disminuye rápidamente, es decir, la aceleración negativa aumenta bruscamente. Cuando la fricción de la superficie del lecho es insuficiente para superar la fuerza de inercia delantera de las partículas, las partículas se deslizan hacia delante con respecto al lecho. La aceleración inercial de la partícula cuando comienza a deslizarse se denomina aceleración crítica de la partícula. Su valor está relacionado con la densidad de las partículas y el coeficiente de fricción del lecho. Las partículas minerales pesadas ubicadas en la capa inferior son las más afectadas por la fricción de la superficie del lecho. La aceleración de la superficie del lecho supera la partícula. La aceleración crítica permite que las partículas vayan más lejos en la dirección opuesta a la aceleración de la superficie del lecho (dirección de la fuerza de inercia). Dado que la aceleración negativa de la superficie del lecho excede en gran medida la aceleración positiva, las partículas minerales pesadas siempre parecen moverse hacia el extremo del concentrado. Las partículas minerales ligeras ubicadas en la capa superior están en contacto inestable con las partículas subyacentes, el coeficiente de fricción es pequeño y el movimiento relativo entre la superficie del lecho y la superficie posterior se forma, y el movimiento total hacia el extremo del concentrado tiende a reducirse.
El resultado es que bajo el flujo de agua lateral y la acción de balanceo vertical del lecho, los minerales pesados de grano fino se mueven hacia el extremo del concentrado a la velocidad máxima, mientras que la velocidad de movimiento del lado de los relaves (lateral) es la más pequeña, y los minerales ligeros de grano grueso se mueven a la velocidad. Por el contrario, el movimiento de otros tipos de partículas de mineral se encuentra en algún punto intermedio (excluyendo el limo). Cuando las diferentes partículas minerales se mueven en diferentes direcciones, se desarrolla una zonificación en forma de abanico en la superficie del lecho. Después de que el extremo del concentrado y el extremo del relave se retiran respectivamente, se obtienen el concentrado, la mina central, los relaves y el limo.
