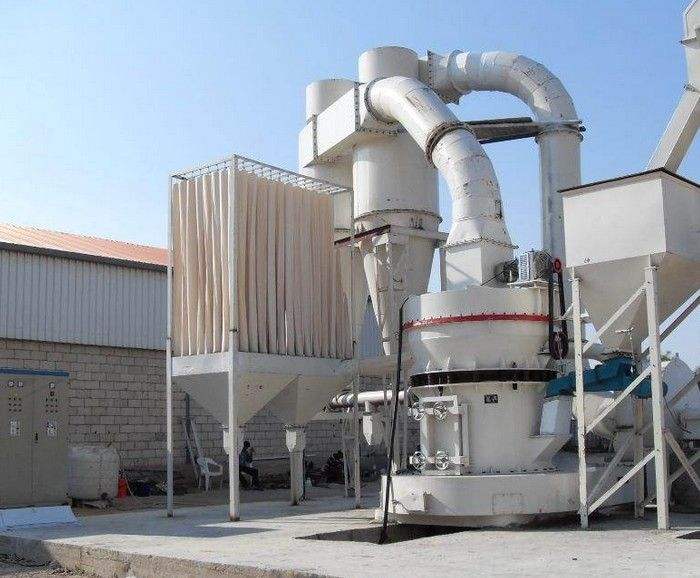

Estructura del molino de Raymond:

El molino Raymond tiene un chasis, un anillo de esmerilado y una columna hueca en el centro del chasis como soporte para el eje principal. El eje principal se monta en el centro de la columna hueca y el motor 1 gira el engranaje de reducción. El extremo superior del eje principal está provisto de un marco de flor de ciruelo, y el marco de la flor de ciruelo tiene un eje corto para suspender el rodillo de molienda 5 de manera que el rodillo de molienda pueda girar alrededor del eje corto. En el centro del rodillo de molienda hay un eje de rodillo que puede girar libremente, y el extremo inferior del eje está equipado con un rodillo. El número de rodillos de molienda por molino es de 3-6, y está dispuesto de manera uniforme alrededor del marco de la flor del ciruelo. Debajo del marco de la flor del ciruelo, se instala un raspador. Cuando el eje principal gira, el rodillo de molienda se presiona contra el anillo de molienda debido a la fuerza centrífuga. Por lo tanto, además del movimiento giratorio del rodillo de molienda impulsado por el eje principal para girar alrededor de la línea central de la máquina de pulir, también existe la fricción entre el anillo de molienda y el rodillo. El movimiento de rotación producido por la acción. El raspador retira el material que cae del alimentador al chasis y lo rocía sobre el anillo de molienda frente al rodillo de molienda. Cuando el material es demasiado tarde para caer, es pulverizado por el rodillo de molienda que lo acompaña. En la periferia del borde inferior del chasis, hay orificios de entrada de aire y conductos de aire. El producto calificado es descargado por el clasificador superior bajo la acción del viento, y la parte no calificada separada por el clasificador se devuelve al molino para volver a moler. El molino Raymond es uno de los más seleccionados en las industrias de carbono y carbón eléctrico.

Raymond Mill es una máquina rectificadora que produce un polvo seco con una finura de 0,044 mm y un clasificador de aire para un funcionamiento continuo y automático ajustable.

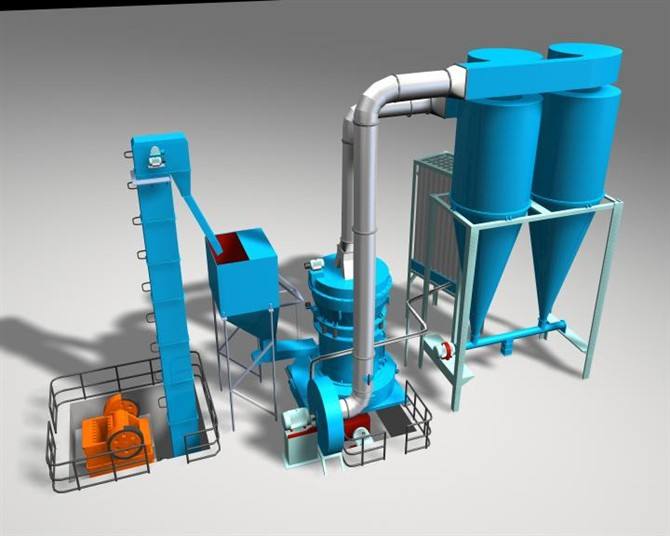

El sistema de molienda Raymond se compone de una trituradora, un elevador de cangilones, un contenedor de almacenamiento, un motor principal (molino Raymond), un ciclón grande, un soplador, un ciclón pequeño, un filtro de bolsa, la transmisión del ventilador de extracción, etc.

Proceso de molienda de molino Raymond:

La materia prima se tritura con un triturador y se envía a una tolva de almacenamiento a través de un elevador de cangilones. El alimentador (molino Raymond) introduce el material de manera uniforme y cuantitativa en el molino, y el soplador se introduce en el espacio vacío desde el fondo del molino. La cinta de flujo de aire tiene un analizador superior a través de la pantalla de aire, y el tamaño de partícula más grande se bloquea y se vuelve a colocar. Las partículas pequeñas de polvo ingresan al separador de ciclones grandes con el flujo de aire para recolectar los productos en el producto, y el flujo de aire se recicla principalmente.
